Cáp Video L-3CFB (Canare)
Cáp Video L-3CFB (Canare)
Canare L-3CFB HD / SDI chuẩn kết nối 75 Ohm BNC, cáp chuyên dụng cho kết nối video và các thiết bị HDTV đầu cuối.

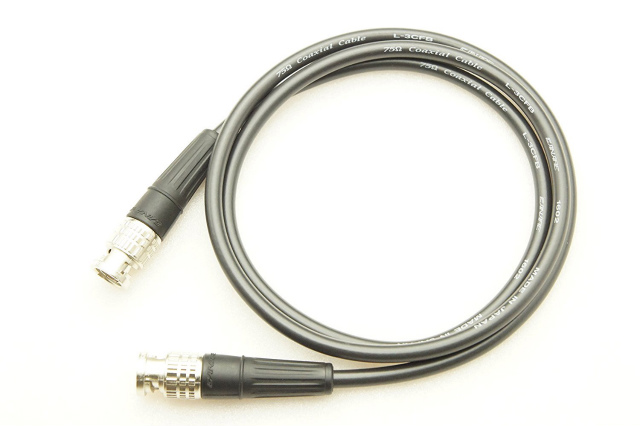

Cáp video L-3CFB Canare là Cáp 3G HD / SDI L-3CFB 3G với đầu nối 1.0 / 2.3 DIN đến BNC Male (25 ', màu đen) có dây dẫn trung tâm bằng đồng rắn, cách điện PE có bọt và bện đồng đóng hộp với lá chắn bằng nhôm. Cáp đồng trục này được kiểm tra quét 100% và với đồng trục suy hao thấp, cáp này đáp ứng các tiêu chuẩn video kỹ thuật số và HDTV yêu cầu để có hiệu suất tốt hơn theo yêu cầu của các đài truyền hình chuyên nghiệp. Nó được thiết kế để kết nối thiết bị hoặc thiết bị phân phối video có đầu vào BNC kích thước tiêu chuẩn.
>>>Tham khảo một số cáp video của Canare có mặt tại E-shoptech TẠI ĐÂY

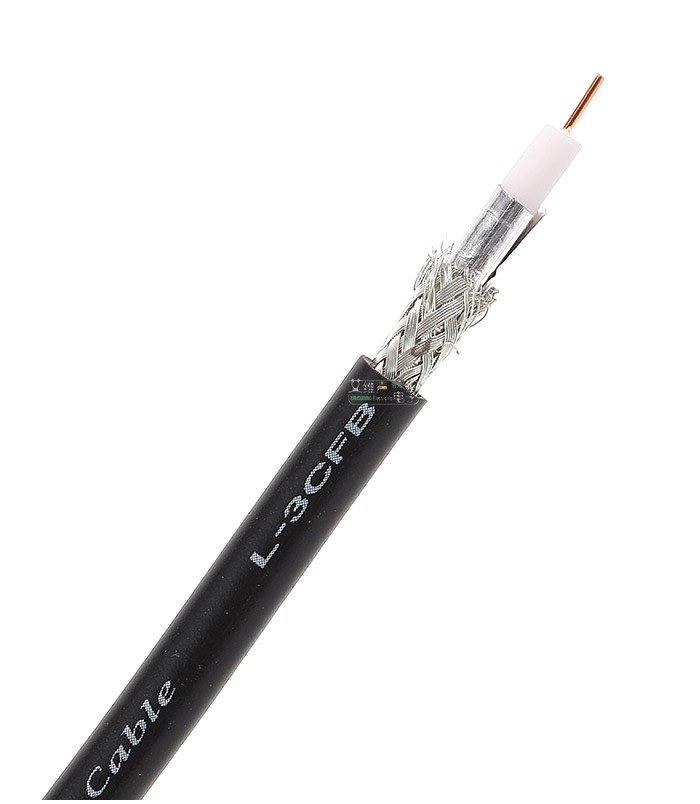

Tính năng và đặc điểm của cáp L-3CFB
- Dẫn điện trung tâm đồng rắn
- Bọt PE Dielectric
- Bím đồng đóng hộp với tấm chắn lá nhôm
- Dải điện môi sạch khỏi dây dẫn
- Đã kiểm tra quét 100%
Ứng dụng của cáp video L-3CFB
- Video kỹ thuật số HD-Serial, đầu cuối vệ tinh, nâng cấp HDTV, cơ sở băng thông rộng và SMPTE 292M
- Đầu nối uốn cong DIN 1.0 / 2.3 có thể được sử dụng với cáp đồng trục L-3CFB.
- Thích hợp để sử dụng với thiết bị có đầu vào và đầu ra 1.0 / 2.3 DIN 3G HD / SDI như các sản phẩm Black Magic và Red One.
Quy cách đóng gói: 100m, 200m/cuộn
Bảng thông số kỹ thuật Cáp Video Canare
Type | Model | Sales | Nom. | Weight | Inner cond. | Insulation | Outer conductors | Inner cond. | Outer | Static | Charac- | Attenu- | ||
Jacket colors for L-2.5CFB: black | m | mm | kg/ | Comp. | O.D. | O.D. | Foil | Braid comp. | ohm/ | ohm/ | pF/m | ohm | dB/100m | |
L-2.5CFB | 100 200 | 4.0 | 2.4 | (25) 1/0.50A | 0.50 | 2.4 | AL | 0.12TA/6/16 (92%) | 9.3 | 2.0 | 55 | 75 | 37.0 | |
L-3CFB | 5.5 | 4.0 | (22) 1/0.65A | 0.65 | 3.1 | AL | 0.14TA/6/16 (91%) | 5.5 | 1.6 | 55 | 75 | 29.1 | ||
L-4CFB | 6.1 | 4.9 | (20) 1/0.80A | 0.80 | 3.7 | AL | 0.14TA/8/16 (93%) | 3.6 | 1.1 | 55 | 75 | 23.6 | ||
L-5CFB | 7.7 | 7.3 | (18) 1/1.50A | 1.05 | 5.0 | AL | 0.14TA/7/24 (93%) | 2.1 | 0.8 | 55 | 75 | 17.7 | ||
L-7CFB | 10.2 | 13 | (15) 1/1.50A | 1.05 | 7.3 | AL | 0.18TA/8/24 (95%) | 1.0 | 0.5 | 55 | 75 | 13.4 | ||
