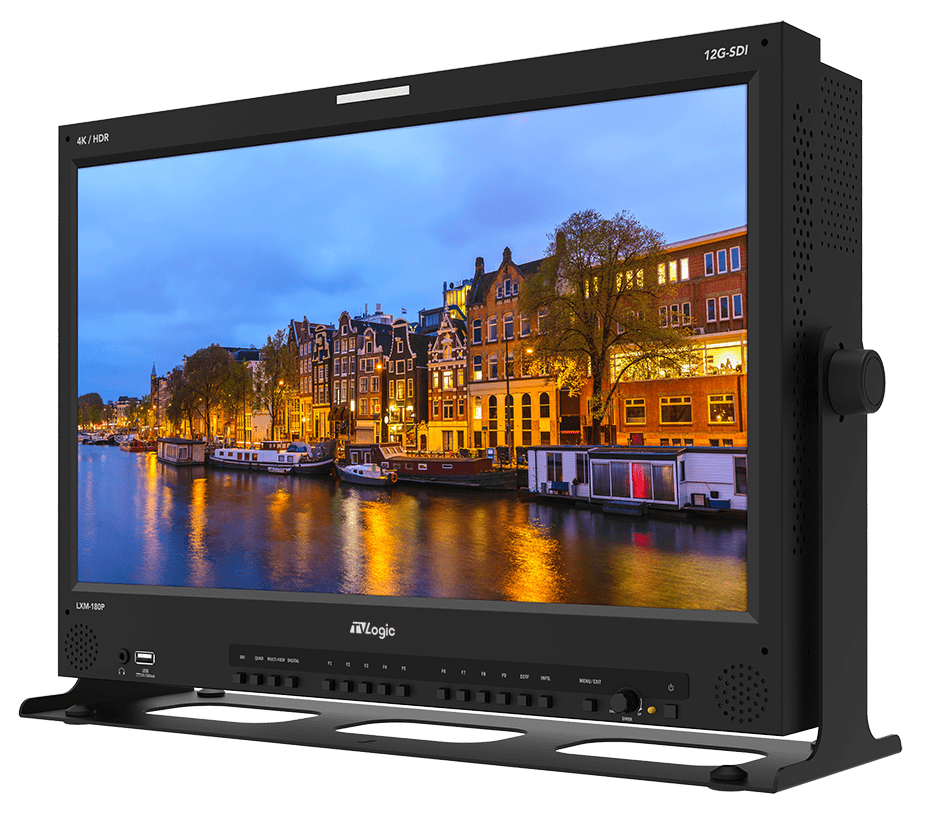

LXM-180P : 18.4" 4K/UHD 12G-Quad Multi View Monitor
MONITOR LXM-180P
TVLogic LXM-180P - Màn Hình Chuyên Nghiệp 4K UHD
Dòng sản phẩm LXM tích hợp các cổng vào 12G-SDI (x4), cổng ra 12G-SDI (x4), cổng đồng bộ tham chiếu (Reference) vào, cổng vào HDMI 2.0, cổng vào SFP (x2) và cổng ra màn hình đã xử lý. Các màn hình 4K/UHD mới này có màn hình IPS góc nhìn rộng, các đường cong truyền đạt HDR đa dạng, dải màu rộng, độ sâu màu 10-bit và tái tạo màu chính xác nhờ hỗ trợ 3D LUT. Ngoài ra, dòng sản phẩm LXM còn cung cấp các chức năng hiệu suất cao như so sánh HDR-SDR, hiển thị Quad-View và Dual-View 12G-SDI, nhập LUT 3D tùy chỉnh, chuyển đổi đầu ra từ SFP sang SDI, đầu ra màn hình đã xử lý, dạng sóng, vectơ, đồng hồ âm thanh, cập nhật firmware qua Ethernet và nhiều hơn nữa. Các màn hình LXM lý tưởng cho sản xuất trực tiếp 4K, giám sát đa dụng tại trường quay và tại hiện trường, phòng chỉnh sửa và hậu kỳ.
Các model bao gồm: LXM-180P, LXM-240P, LXM-320P với độ sáng 1000nits, LXM-180U với 16.7 triệu màu, độ phân giải 1920 x 1080.
TÍNH NĂNG CỦA MÀN HÌNH LXM-180P
- Gam màu rộng: Bao phủ đến 98% không gian màu DCI-P3, cung cấp khả năng tái tạo màu sắc chính xác và sống động.
- Độ sâu màu 10-bit: Hiển thị hơn 1,07 tỷ màu, mang lại hình ảnh mượt mà và chi tiết.
- Đa dạng kết nối: Trang bị 4 cổng vào và ra 12G-SDI, 1 cổng HDMI 2.0, 2 cổng SFP và 1 cổng vào tham chiếu, phù hợp với nhiều thiết bị và tín hiệu khác nhau.
- Chế độ hiển thị đa dạng: Hỗ trợ hiển thị Quad-View và Picture-by-Picture, cho phép theo dõi nhiều nguồn tín hiệu cùng lúc.
- Công cụ đo lường tích hợp: Bao gồm waveform, vectorscope, histogram và audio phase meter, hỗ trợ giám sát và phân tích tín hiệu hiệu quả.
- Nhập LUT 3D tùy chỉnh: Cho phép nhập LUT 3D thông qua USB, giúp điều chỉnh màu sắc theo yêu cầu cụ thể của dự án.
ĐIỂM NỔI BẬT CỦA SẢN PHẨM
• HDR EOTF (PQ, HLG) | • Chụp ảnh & lớp phủ |
• Hiển thị so sánh HDR với SDR | • Phụ đề đóng (CC-608, CC-708, OP47) |
• Nhập LUT 3D tùy chỉnh bằng ổ đĩa flash USB | • Hiển thị mã thời gian |
• Quad-View, hiển thị Picture-by-Picture | • Đánh dấu |
• Đầu ra chuyển đổi khác nhau | • Hỗ trợ lấy nét |
• Đầu vào Quad Link 12G đến Đầu ra Single Link 12G hoặc 3G | • Blue/Mono Only |
• Tự động phát hiện ID tải trọng SDI | • H Flip, V Flip |
• Dạng sóng (YCbCr, RGB) / Phạm vi vectơ / Biểu đồ | • Scan/ Góc nhìn của người dùng |
• Đồng hồ đo mức âm thanh / Đồng hồ đo pha / Đồng hồ đo độ lớn (LKFS) | • UMD động / Tally |
BẢNG THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH LXM-180P
LCD Panel
Kích thước (Size) | 18.4" |
Độ phân giải (Resolution) | 3840 x 2160 (16:9) |
Kích thước Pixel (Pixel Pitch) | 0.106 mm |
Không gian màu (Color Depth) | 1.07B |
Góc nhìn (Viewing Angle) | 170°(H) / 170°(V) |
Độ sáng (Luminance) | 1000cd/m2 |
Độ tương phản (Contrast Ratio) | 1,000:1 |
Vùng hiển thị (Display Area) | 408.96(H) x 230.04(V) mm |

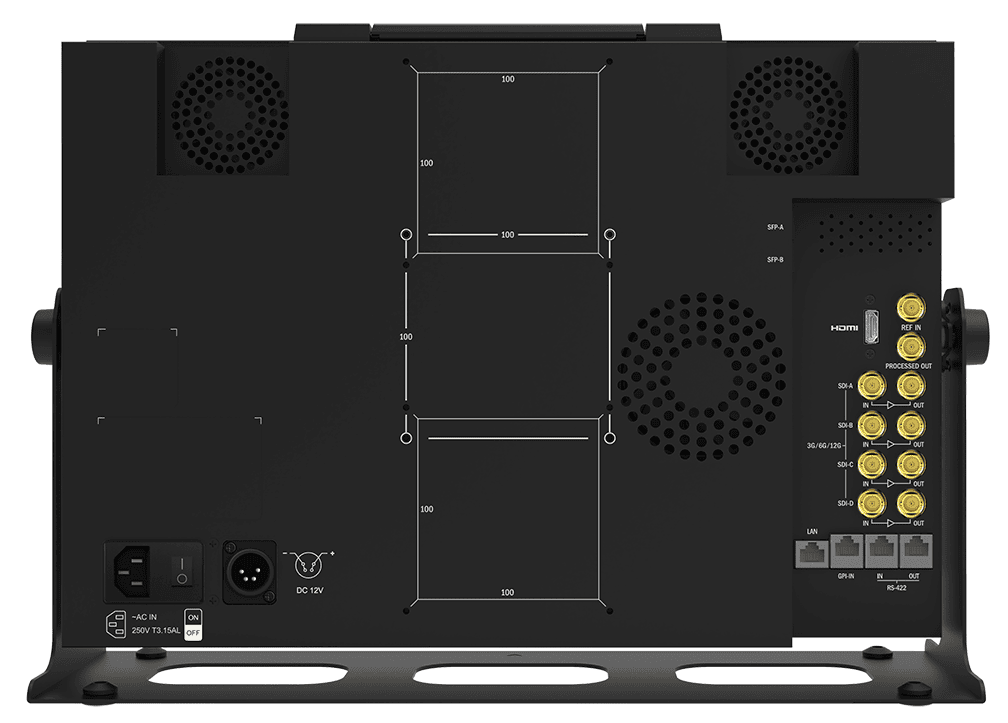

Đầu vào (Input)
4 x BNC | 12G/6G/3G/HD/SD-SDI A/B/C/D Channel Input |
1 x HDMI | HDMI 2.0 Input |
2 x SFP | SFP A/B Channel Input |
1 x BNC | Reference Input |
Đầu ra (Output)
4 x BNC | 12G/6G/3G/HD/SD-SDI A/B/C/D Channel Output |
1 x BNC | Processed Output |
Tín hiệu vào (Input Signal)
12G-SDI | 12Gb/s |
6G-SDI | 6Gb/s |
3G-SDI | 2.970Gb/s |
HD-SDI | 1.485Gb/s |
HDMI 2.0 | 480p/720p/1080p/2160p |
Định dạng tín hiệu vào (SDI Input Signal Formats)
SMPTE ST 2082 | 3840x2160 (60/50/30/25/24p) |
SMPTE ST 2081 | 3840x2160 (30/25/24p) |
SMPTE ST 2036-1 | 3840×2160(23.98/24/25/29.97/30/50/59.94/60p) |
SMPTE-425M-A/B | 1080p(60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF) |
1080i(60/59.94/50) | |
SMPTE-274M | 1080i (60/59.94/50) |
1080p (30/29.97/25/24/24sF/23.98/23.98sF) | |
SMPTE-296M | 720p (60/59.94/50) |
SMPTE-260M | 1035i (60/59.94) |
SMPTE-125M | 480i (59.94) |
ITU-R BT.656 | 576i (50) |
SMPTE ST 2048-2 | 2048x1080(23,98/24/25/29.97/30p/psf, 47.95/48/50/59.94/60p) |
Điều khiển và cập nhật từ xa(Remote Control & Update)
1 x LAN | RJ-45 Input(Ethernet), Firmware Update & Remote Control |
1 x REMOTE | RJ-45 Input, GPI Control |
2 x RS-422 | RJ-45 Input & Output, Monitor Control by TVLogic Protocol or TSL Protoco |
1 x USB | USB A type, Firmware Update |
TỔNG QUAN (General)
Audio Out | Internal Speakers (Stereo 3W x 3W) / Analog Stereo (Phone Jack) |
Nguồn (Power) | AC100~240V(50~60Hz) DC 12V/24V |
Công suất tiêu thụ (Power Consumption) | 64W |
Nhiệt độ hoạt động (Operating Temperature) | 0℃ to 35℃ (32℉ to 95℉) |
Nhiệt độ bảo quản (Storage Temperature) | - 20℃ to 60℃ (- 4℉ to 140℉) |

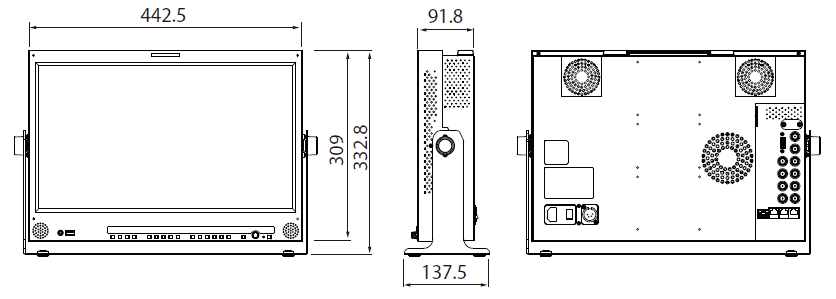

Kích thước: Thân chính (Dimensions: Main Body) | 442.5 x 309 x 91.8 (mm) 17.42 x 12.16 x 3.61 (inch) |
Kích thước: Có chân đế (Dimensions: With Stand) | 489.3 x 332.8 x 137.5 (mm) 19.26 x 13.1 x 5.41 (inch) |
Kích thước: Hộp vận chuyển (Dimensions: Shipping Box) | 550 x 460 x 300 (mm) 21.65 x 18.11 x 11.81 (inch) |
Weight (with stand) | 7.2kg / 15.87lbs |
Phụ kiện cơ bản (Basic Accessories) | AC Power Cord, Stand |
Phụ kiện tùy chọn (Optional Accessories) | V-mount, G-mount Acrylic Filter, Sun Hood Rack Mount Kit Carrying Case |
Phụ kiện tùy chọn
